k豆钱包

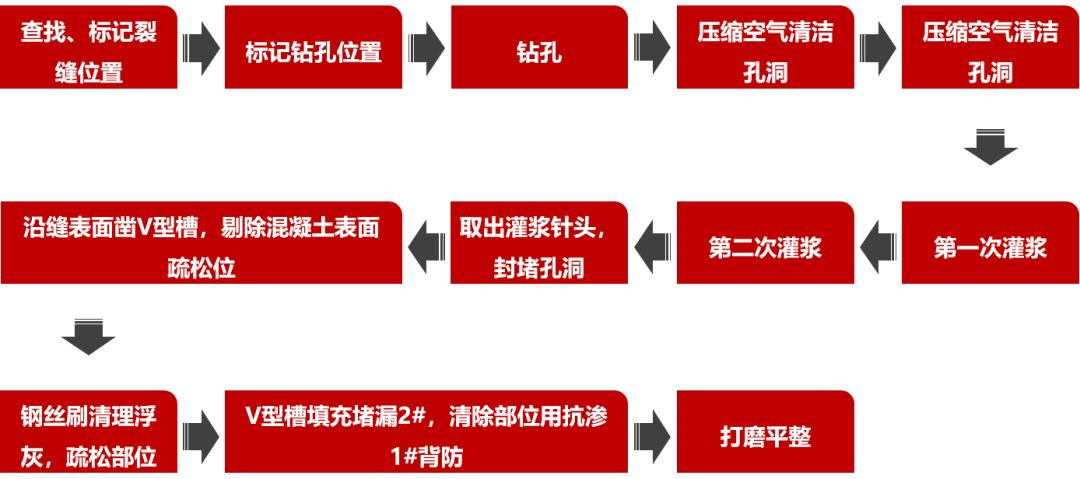

一、工艺图





二、过程详解

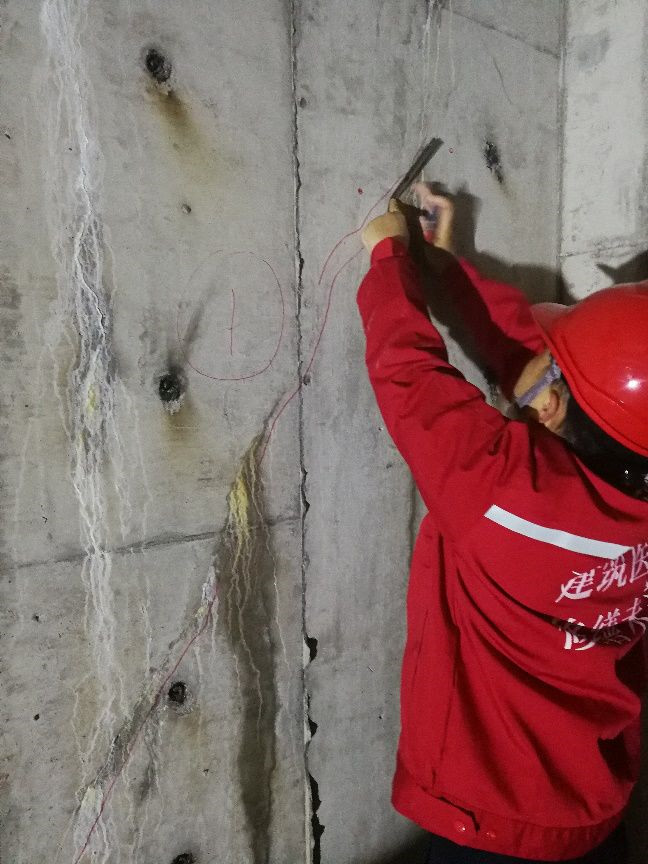

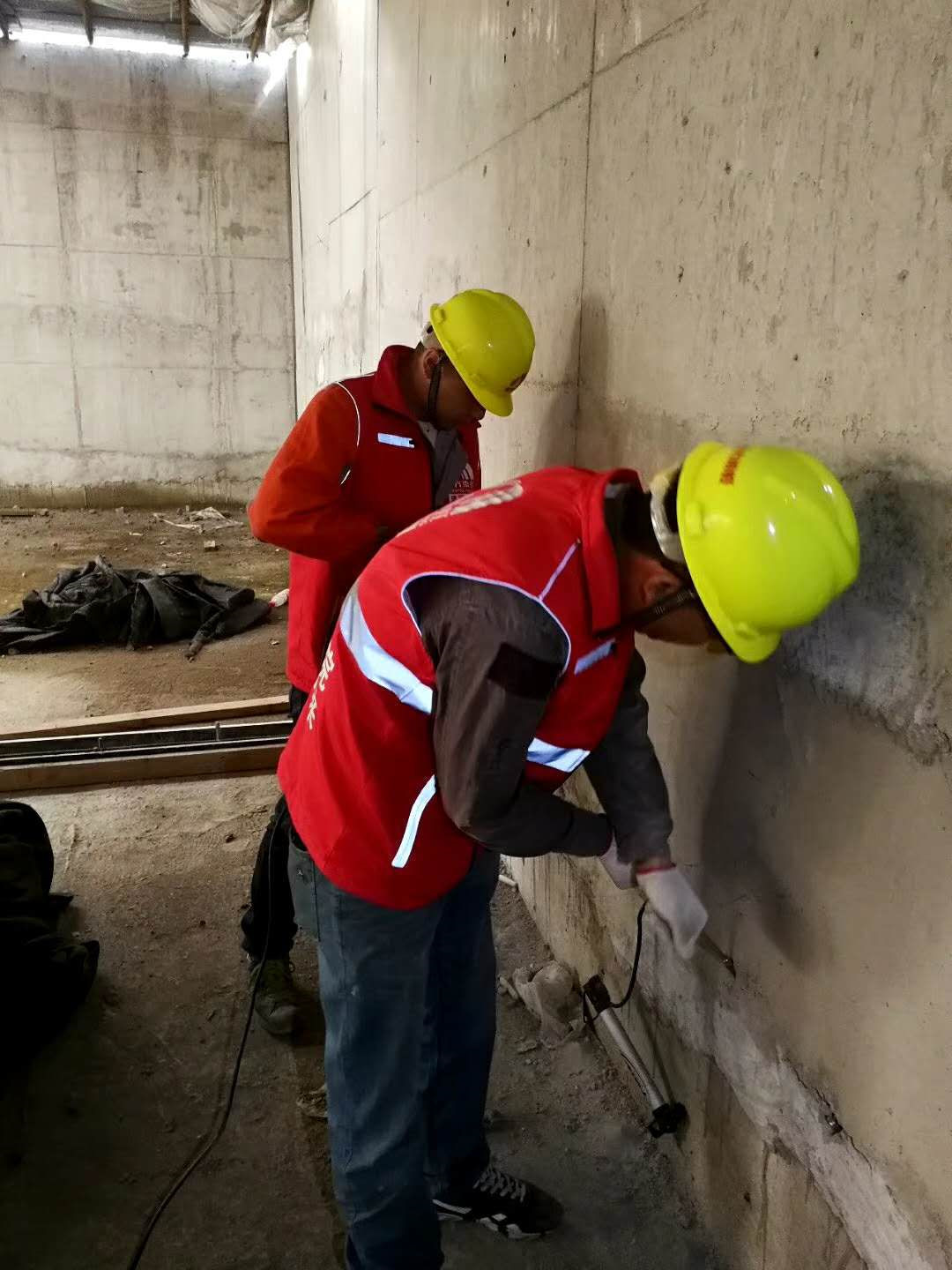

查找、象征裂缝地位



裂缝是表在的阐发大局。查找、象征裂缝时应该在混凝土表表。即若是有饰面层、腻子层等滋扰层时
，应该先期断根。

象征钻孔地位

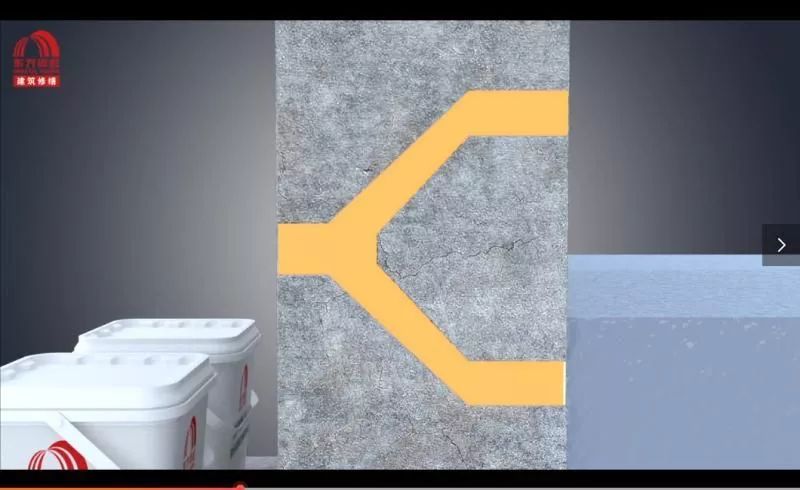

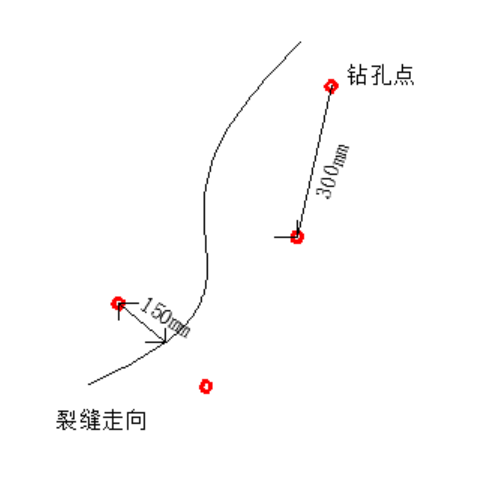

混凝土裂缝钻孔地位示意图

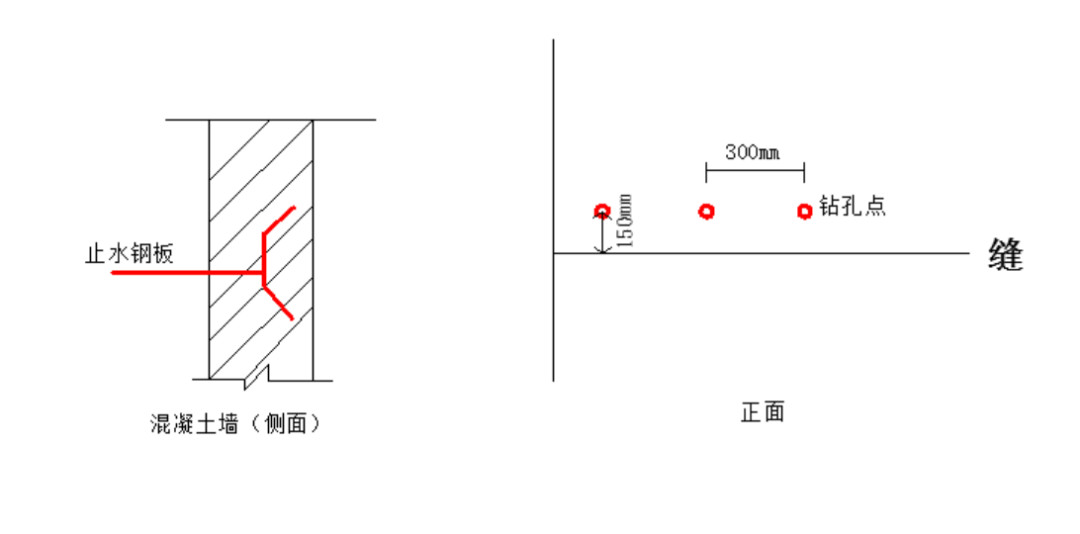

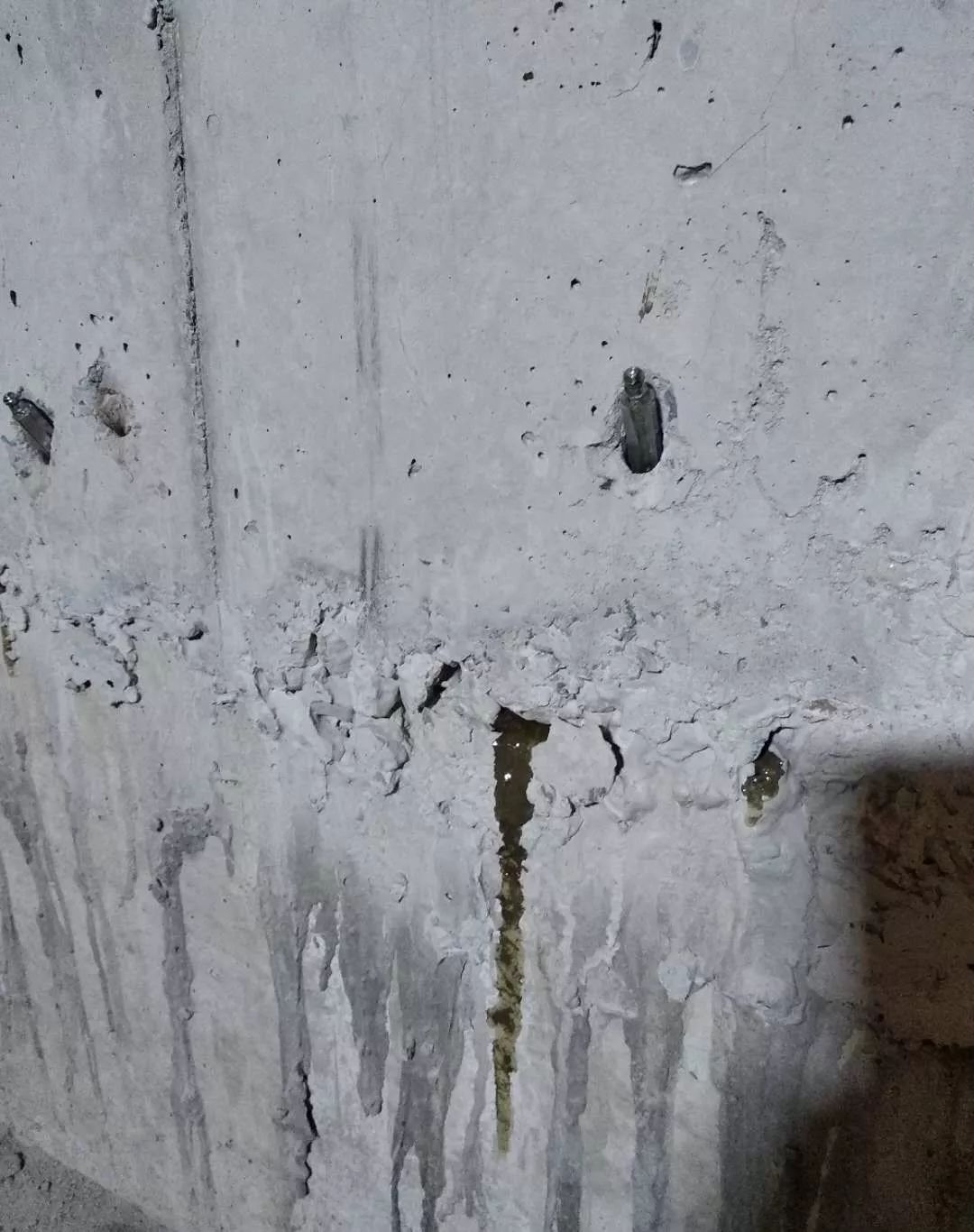

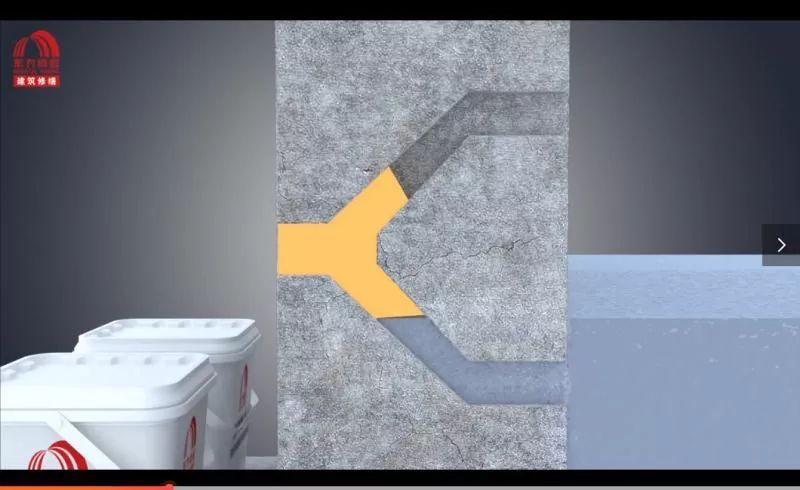

止水钢板引发的裂缝钻孔示意图

钻孔的地位宜散布在裂缝两侧
？拙嗔逊15cm
，孔之间距离30cm
，呈梅花状交错排布。针对分歧的裂缝选取分歧的地位钻孔；炷亮逊
，两侧钻孔；有止水钢板的施工缝
，单侧钻孔。

钻孔

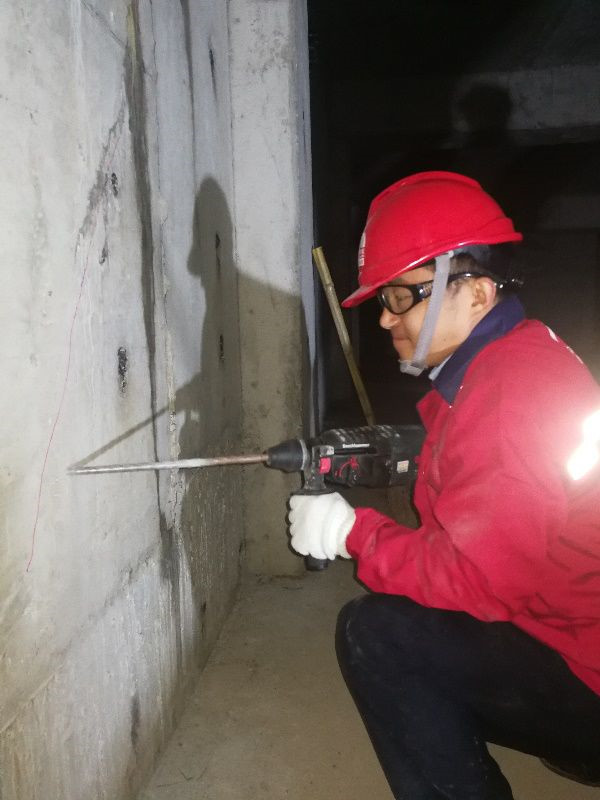

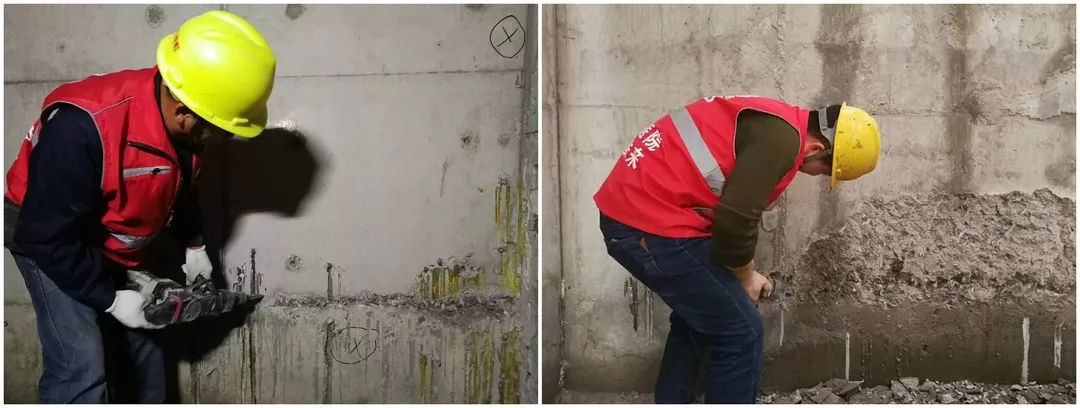

钻孔作业

在象征的地位钻孔。钻孔的方向
，朝向裂缝
，垂直混凝土表表45°倾斜交叉钻孔。钻孔用钻头直径宜为14mm（凭据灌浆针头直径调整）。钻孔深度混凝土厚度 1/2 至 2/3 处。

压缩空气清洁孔洞

改装后的打气筒

清洁作业

钻孔过程中
，未免在孔洞中留有浮灰。浮灰会影响灌浆资料与基层混凝土的粘结强度
，所以必须断根。利用压缩空气清洁孔洞。最单一的法子是用打气筒（去除夹口）直接打气算帐。

装置灌浆针头

灌浆针头

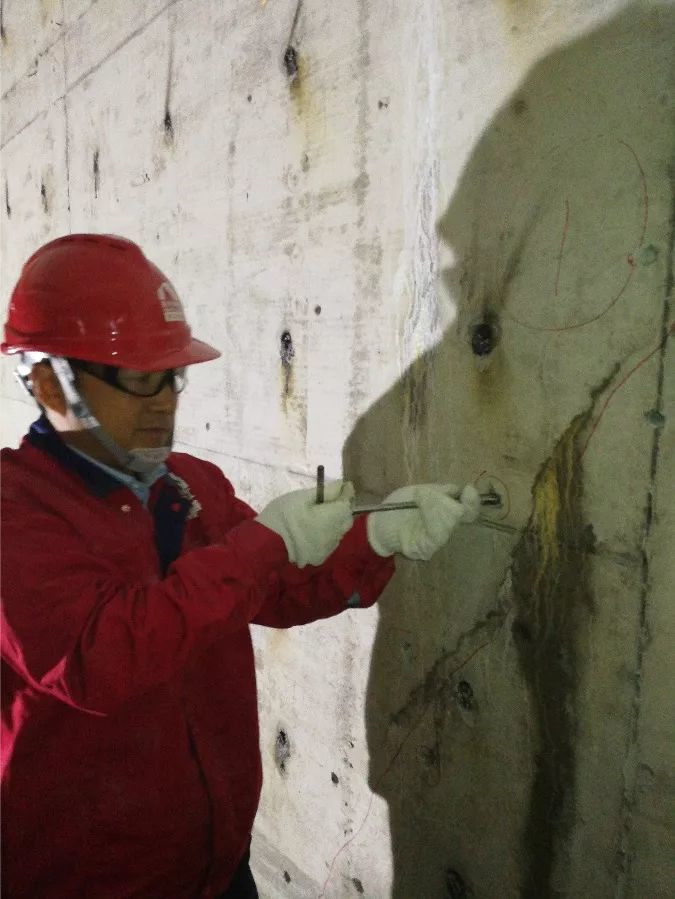

装置针头作业

装置灌浆针头。用手塞入孔洞
，而后用套筒扳手拧紧。

第一次灌浆

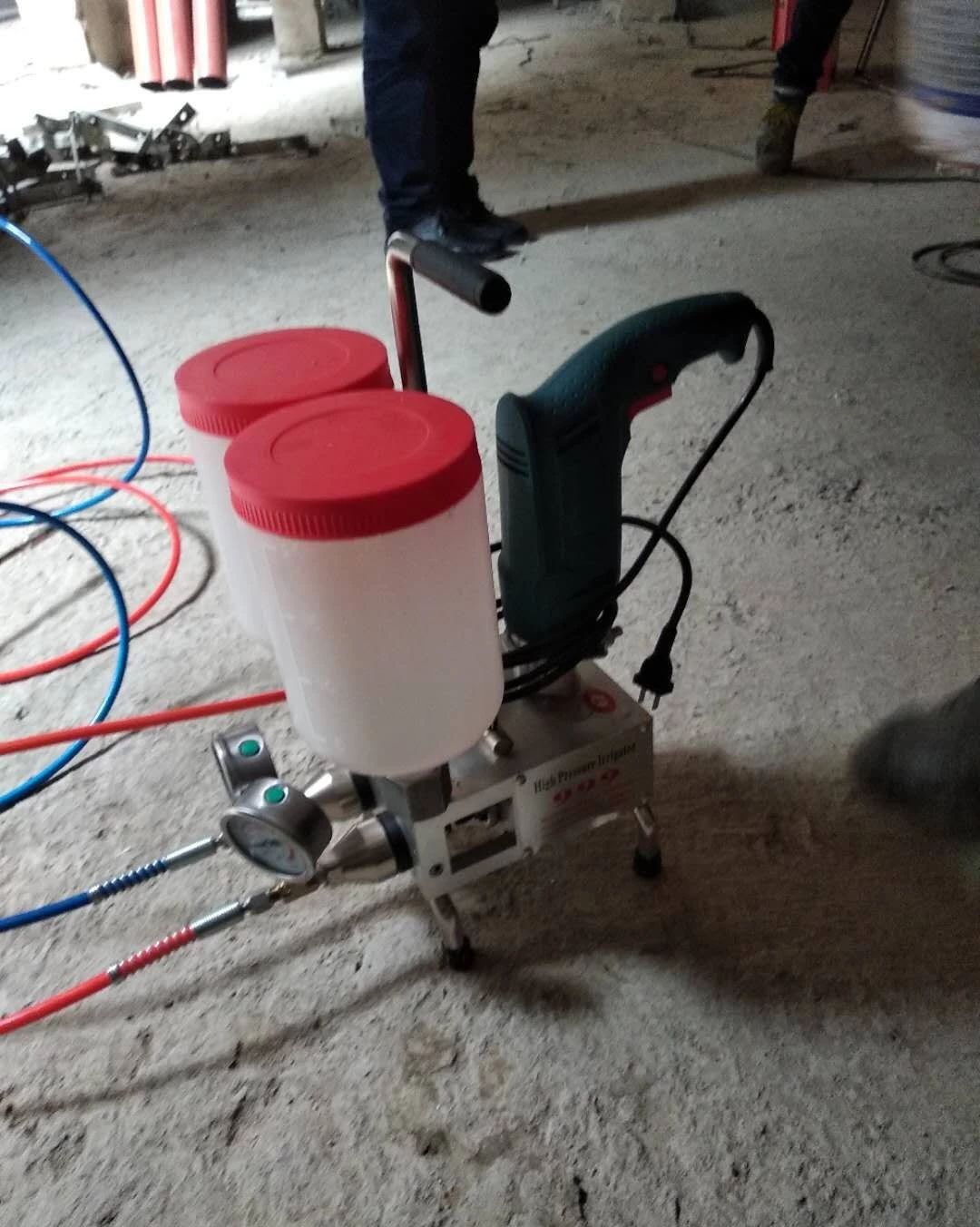

灌浆机

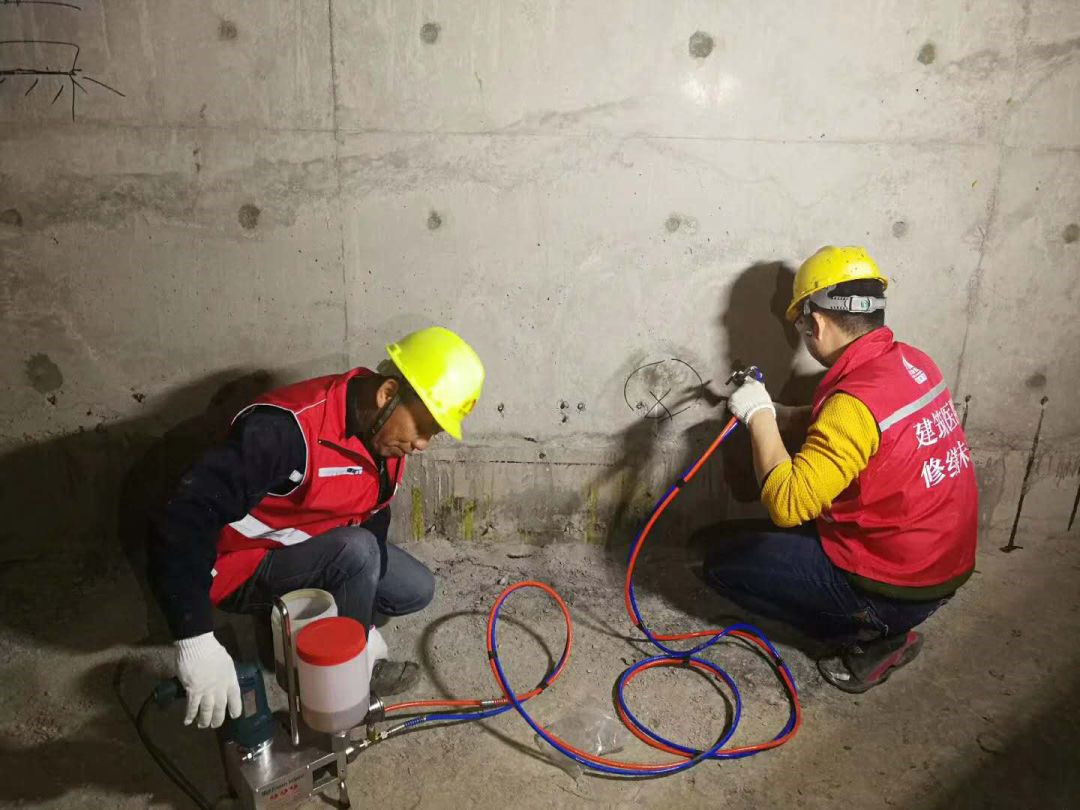

灌浆作业

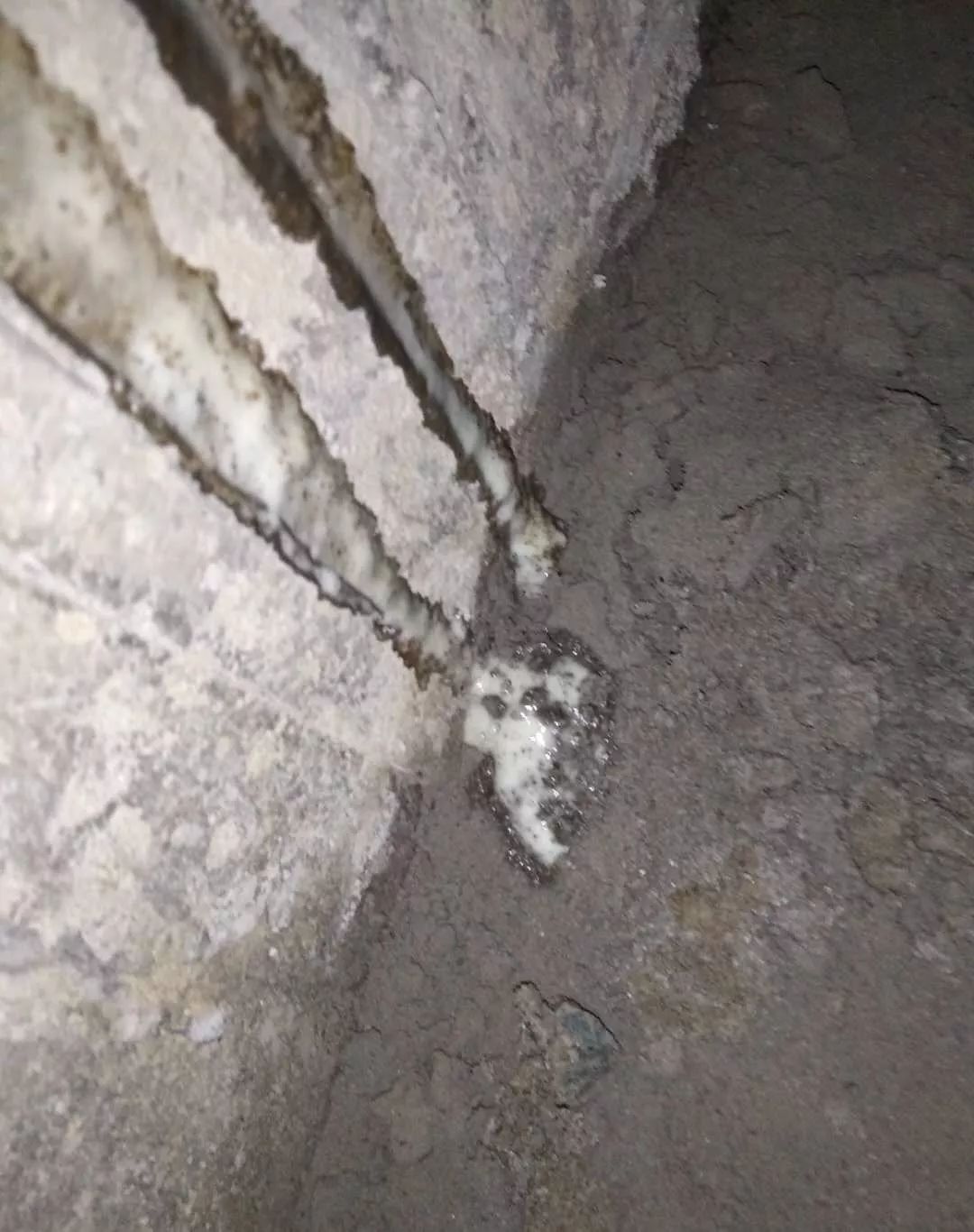

第一次灌浆成效

灌浆选取的是CG-P105。这款资料
，遇水发泡
，不遇水自固化密实。

由于灌浆料粘度较大
，灌浆机械宜选取斗式灌浆机
，而非吸管式。不然容易由于粘度大
，吸不动。双液或单液灌浆机的选择
，随机而定。由于固化功夫的问题
，推荐使用双液灌浆机。加料方便
，预防由于突发情况
，造成搅拌好的灌浆料报废。

双液灌浆机灌浆作业时
，必要关注白料黑料的配比。由于自沉和粘度分歧
，黑料的下料速度相对较慢
，在液面高度节造上该当适当区别。

灌浆作业
，速度宜慢。每次开动灌浆机开关
，3秒左右就应该停下。而后屡次反复
，直到有浆料从裂缝中溢出。必要注明的是
，灌浆的主张是让灌浆料流动渗入到裂缝处填塞
，而非从灌浆孔溢出。所以灌浆速度要慢
，要有间断（给浆料有渗入的功夫）
，每次压力不宜加的过大。灌浆压力宜节造在 0.15-0.2Mpa。

第二次灌浆

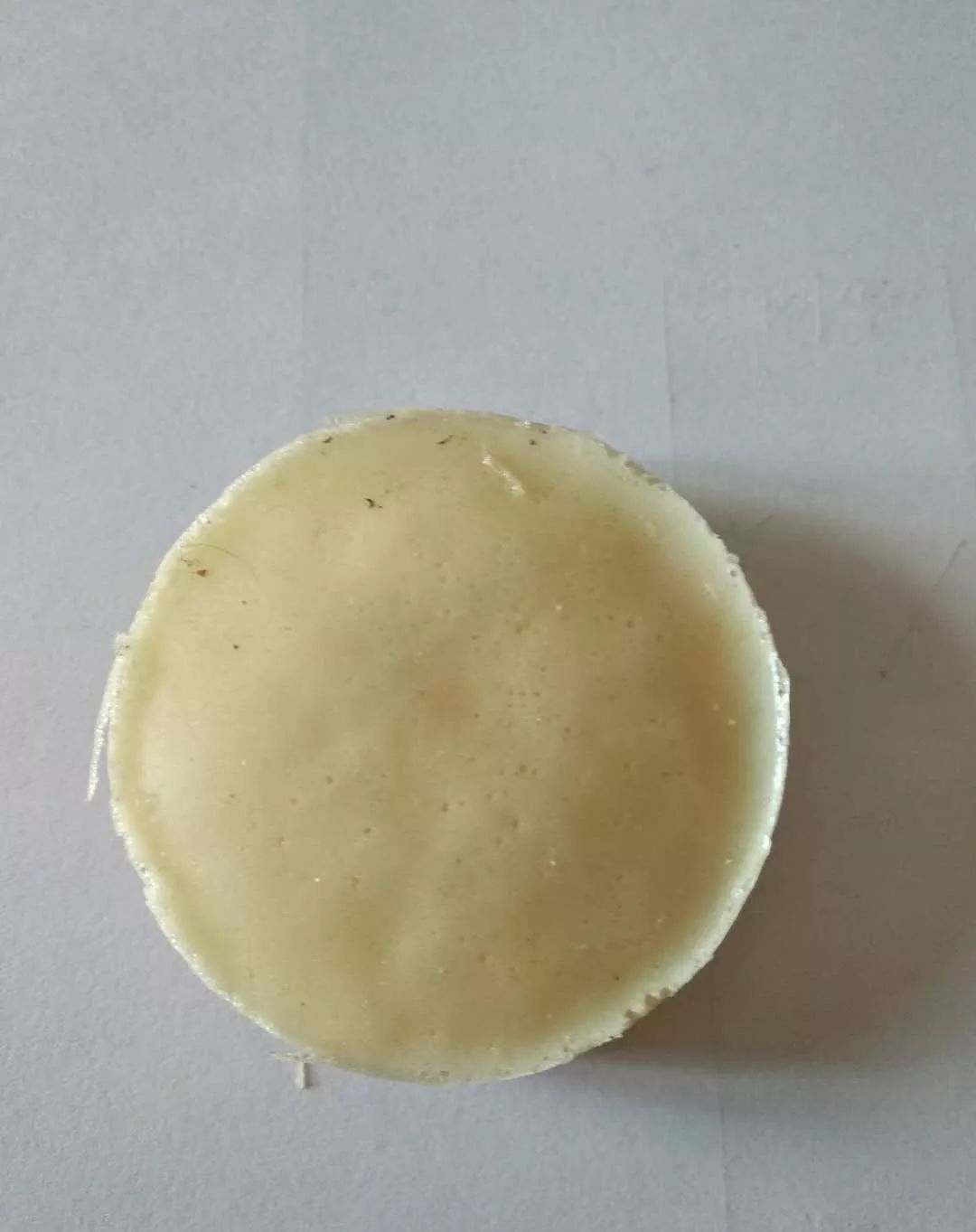

CG-P105固化后正面
（与空气接触）

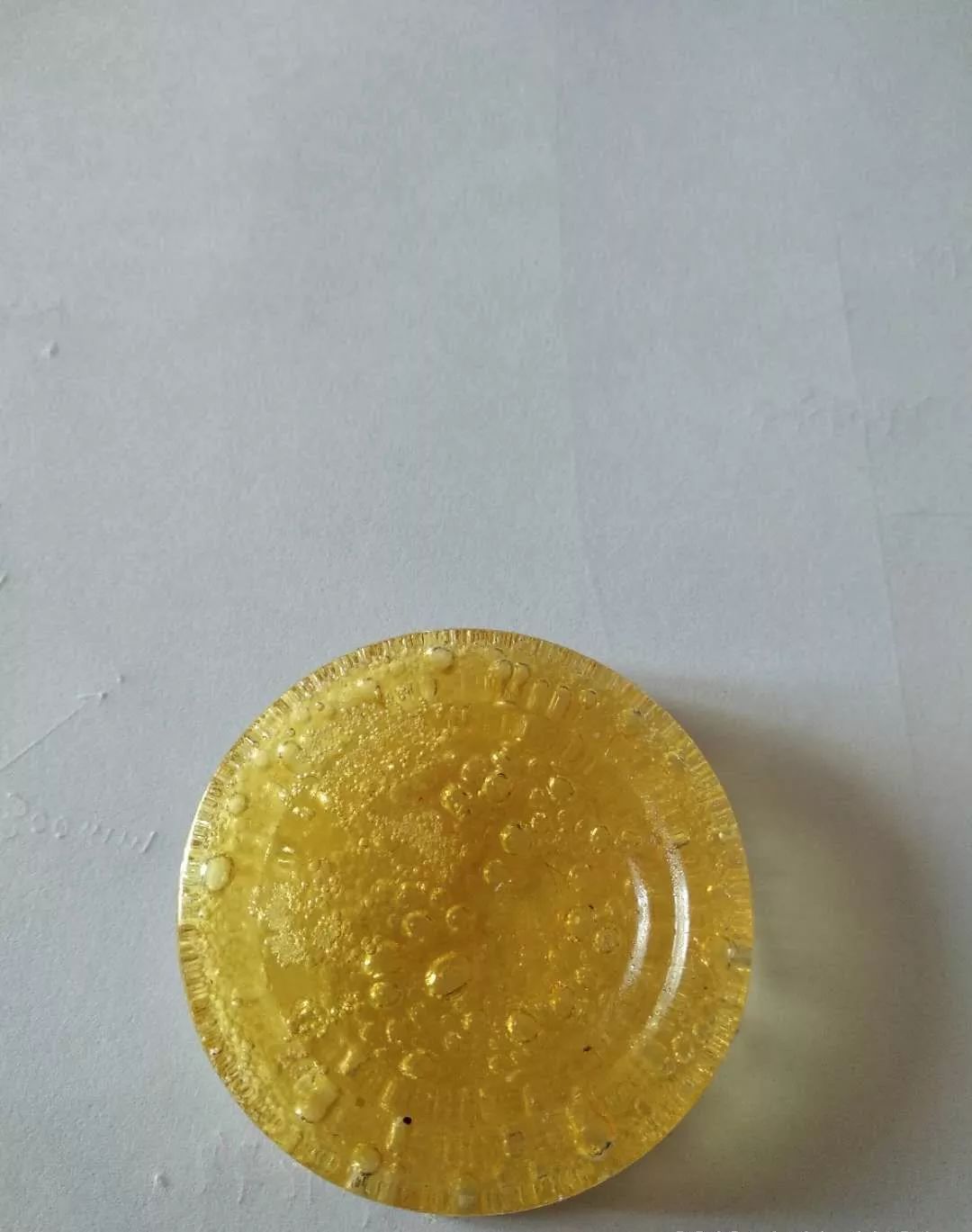

CG-P105固化后背面
（不与空气接触）

CG-P105固化后

CG-P105灌注

CG-P105 遇水发泡

不遇水自固化密实

第二次灌注
，填充第一次发泡部门
，自固化密实

CG-P105遇水发泡
，不遇水自固化密实。遇水发泡后
，泡棉较软
，内部空腔结构多
，空腔壁薄。第二次灌浆将空腔结构全数填充
，实现灌浆类在裂缝内不接触水的全覆盖
，全数自固化密实。

第二次灌浆的功夫宜在第一次灌浆后15-20分钟后进行。若是第一次灌浆
，裂缝内部没有水
，没有在表表发泡
，则不必要进行第二次灌浆。

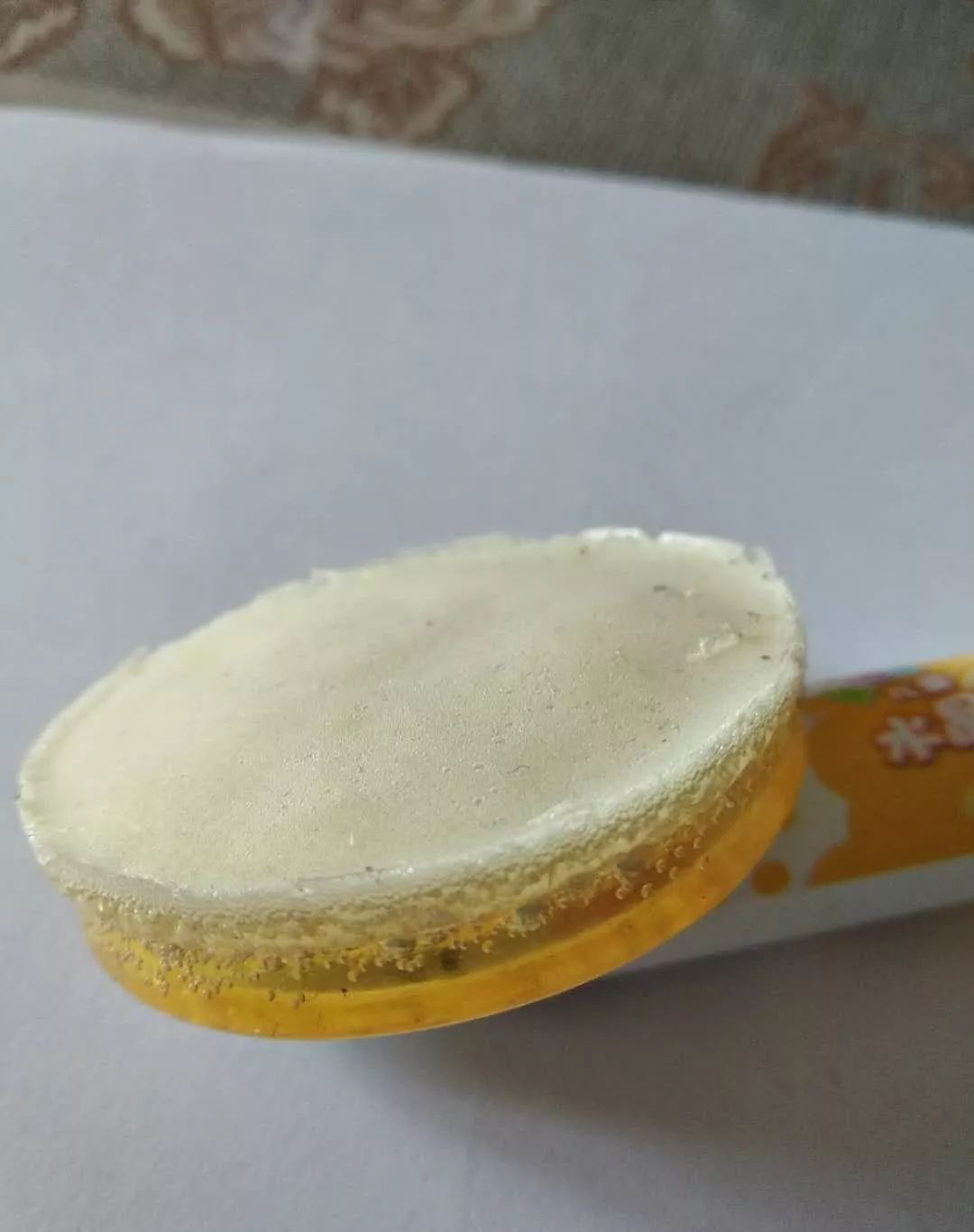

现场取样
，在塑料杯中固化。由于表表和空气接触
，空气中湿度较大
，在表层形成了发泡；在不接触空气的背面
，形成了自密实固化。

取出灌浆针头
，封堵洞口

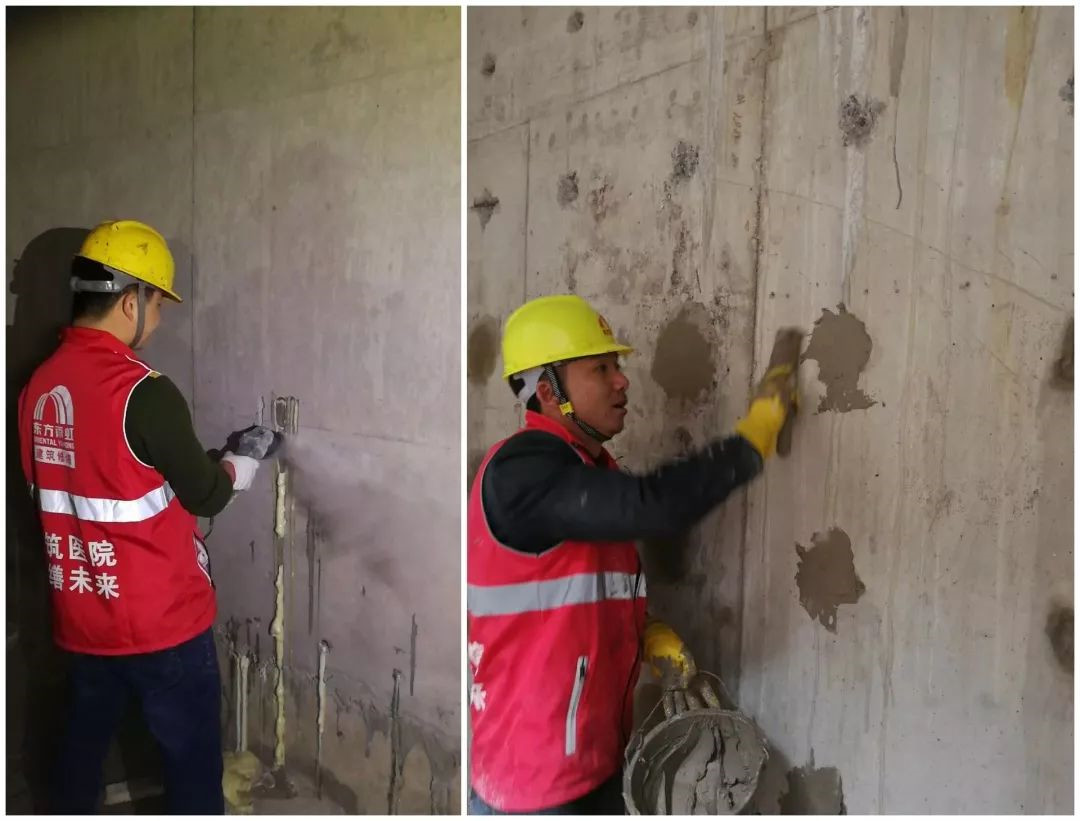

取灌浆针头、封堵洞口作业

灌浆针头必要取出
，用堵漏2#进行孔洞封堵。灌浆针头为铝制品。若是残留在墙体内部
，由于其和混凝土的热胀冷缩系数分歧
，将来容易在针头针头周边由于温杜爪力形成裂缝。

沿缝表表凿V型槽
，剔除混凝土表表疏松部位

凿槽、剔除作业

裂缝经过之前的屡次维建容易在表表形成疏松结构
，或者由于混凝土密实度较差
，表层疏松。必要沿缝表表凿V型槽
，深度3-4cm。剔除混凝土表表疏松结构。

钢丝刷算帐浮灰
，疏松部位

钢丝刷

刷、剔出作业

由于凿槽、剔除作业
，混凝土表层可能有松动
，必要用钢丝刷算帐。

V型槽填充堵漏2#
，断根部位用抗渗1#背防

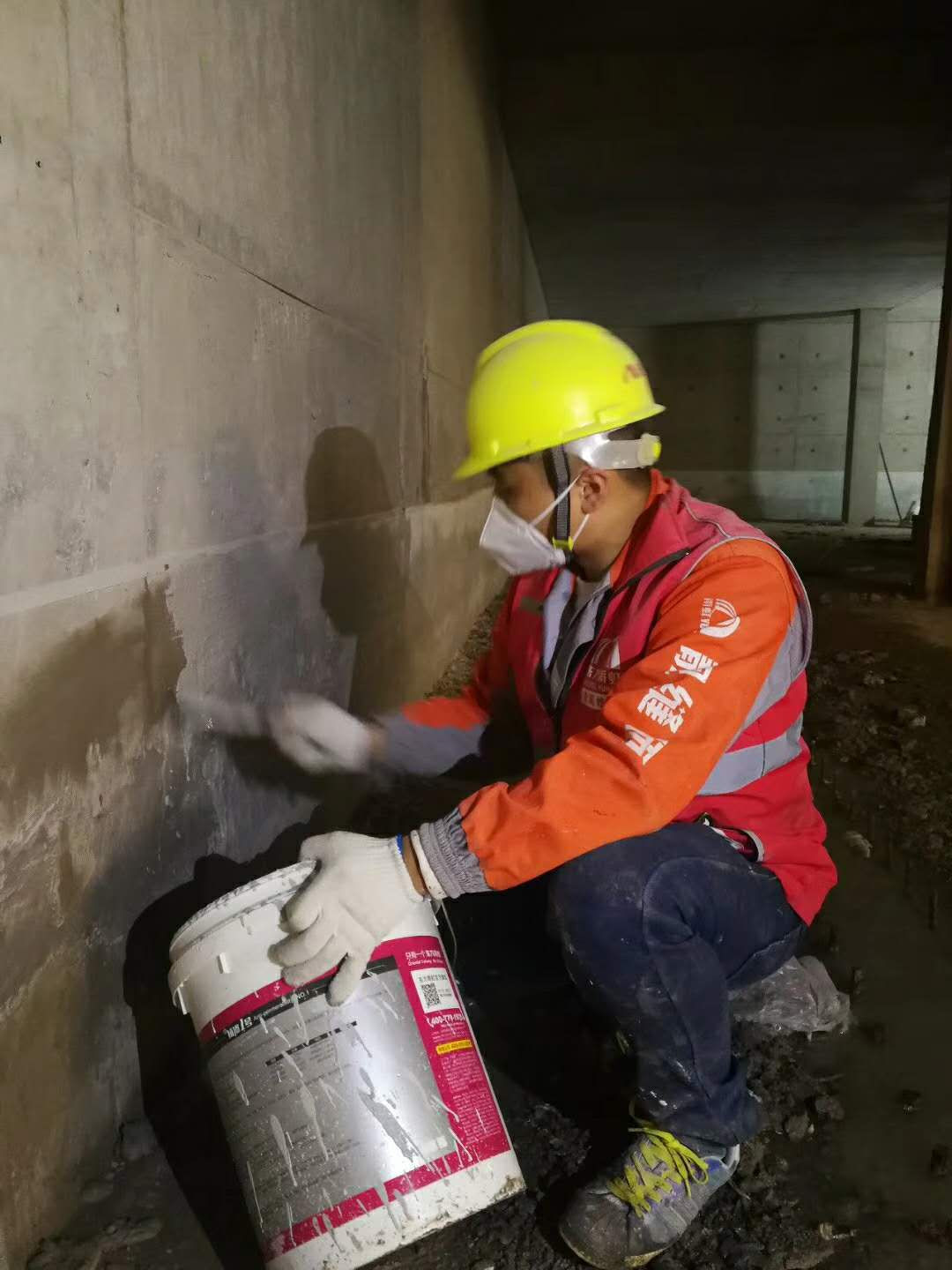

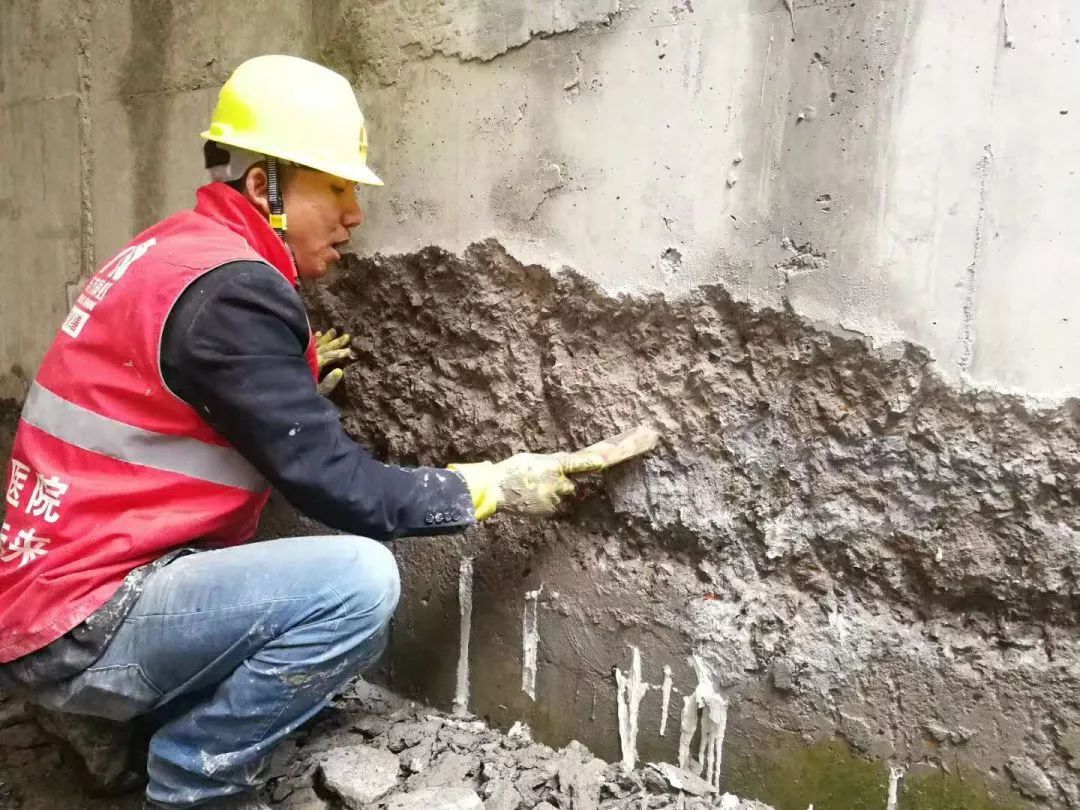

背防作业

选取凝固功夫较长的堵漏2#进行封堵作业。预防由于凝固速度过快
，造成裂缝的产生。断根部位用抗渗1#做整体背防
，复原混凝土的设计强度。

打磨平坦

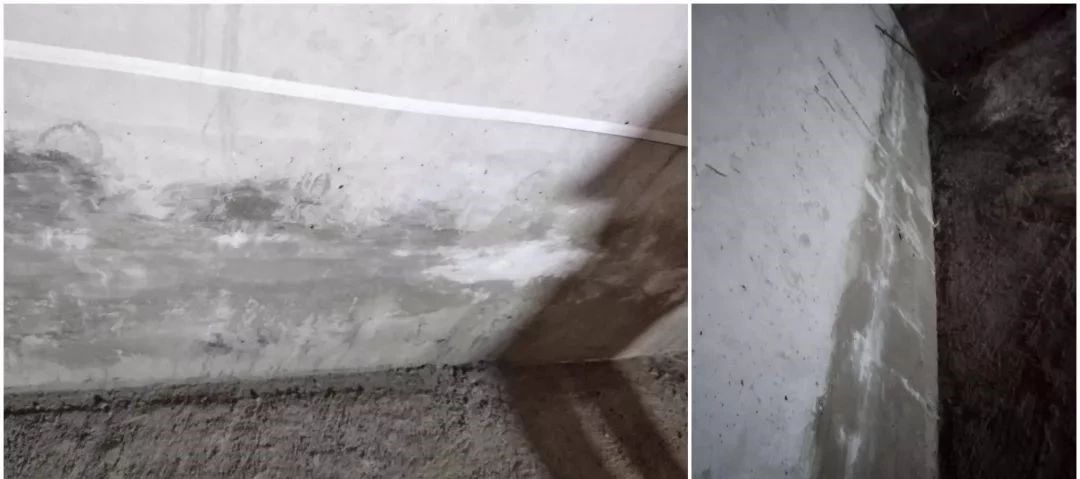

施工实现后的作业面

背防作业之后
，待抗渗1#齐全起强度后
，必要打磨作业
，复原表表的平坦度
，为后续的饰面处置做好筹备。
